Вертикальный намоточный станок для трансформаторов VOL-20T



Макитай использоватьs:

Трансформаторный вертикальный намоточный станок специально разработан для больших силовых трансформаторов, предлагая как ямную, так и напольную конструкцию установки. Используя вертикальный метод намотки, оборудование особенно подходит для точного производства катушек larhe, таких как для сверхвысоковольтных трансформаторов и реакторов.



Машина состав:

Вращающееся устройство цветочной пластины, устройство для подъема пласта, устройство для зажима пласта, устройство для намотки, рабочая платформа. Шкаф управления, бумбокс управления.



 Технические параметры :

Модель №.	VOL-20T	VOL -25T	VOL-30T
Главный двигатель	18,5 КВТ	22 КВТ	30 КВТ
Максимальная грузоподъемность панели главного блока	20T	25T	30T
Максимальный диаметр катушки	Φ 600мм-Φ 2600мм	Φ 600 мм -Φ 2800 мм	Φ 900мм-Φ 3000мм
Диаметр вращающегося диска	≦Ф1200 мм	≦Ф1500 мм	≦Ф1500 мм
Максимальная высота катушки	2500 мм	3000 мм	3000 мм
Скорость вращения поворотного стола	0 ~ 10r/min	0 ~ 10r/min	0 ~ 10r/min
Расширяющаяся платформа	Электрическое управление	Электрическое управление	Электрическое управление
Диапазон платформ	Φ1000～Φ2800 мм	Φ1200～Φ3000 мм	Φ1200～Φ3200 мм
Эффективный ход подъема	H3000 мм Высота подъема поворотного стола	H3000 мм Высота подъема поворотного стола	3200 мм / рабочая платформа
Высота намотки	0-70 мм/настройка сенсорного экрана	0-70 мм/настройка сенсорного экрана	0-70 мм/настройка сенсорного экрана
Цветочный диск	8-T30 T Cao	8-T30 T Cao	8-T30 T Cao



Преимущества:

Вертикальный станок для намотки трансформаторов устанавливается прямо на землю без необходимости обустройства ямы. (Диск обмотки может вращаться для регулировки скорости без полюса. Подъем обмотки может быть установлен автоматически в соответствии с сенсорным экраном обмотки.

Станок для вертикальной намотки катушек силовых трансформаторов большой мощности (нагрузка 10-40 Т) оснащен усовершенствованной системой натяжения, способной обеспечить постоянное и точно регулируемое натяжение проводника на протяжении всего процесса намотки.

Оборудование для намотки высоковольтных трансформаторов (вертикального типа) оснащено прецизионным механизмом намотки (например, механизмом привода подъема), который точно контролирует зазор между каждым витком проводника и переход между слоями.

Главная намоточная головка полностью синхронизирована с отматывающими устройствами, системами контроля натяжения, механизмами намотки и другими компонентами, что обеспечивает плавную и стабильную работу на протяжении всего производственного процесса.

Вертикальный намоточный станок для производства катушек трансформаторов в тяжелых условиях оснащен многочисленными системами безопасности, включая кнопки аварийной остановки, световые завесы безопасности, блокировки защитных кожухов, защиту от перегрузки и сигнализацию о нарушении натяжения, обеспечивая комплексную защиту как оператора, так и самого оборудования.

Машина Vdieo:

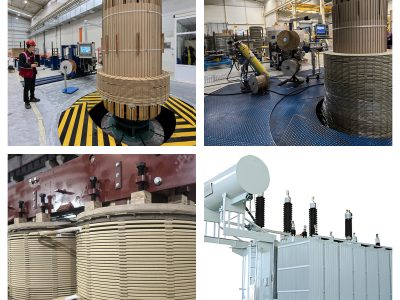

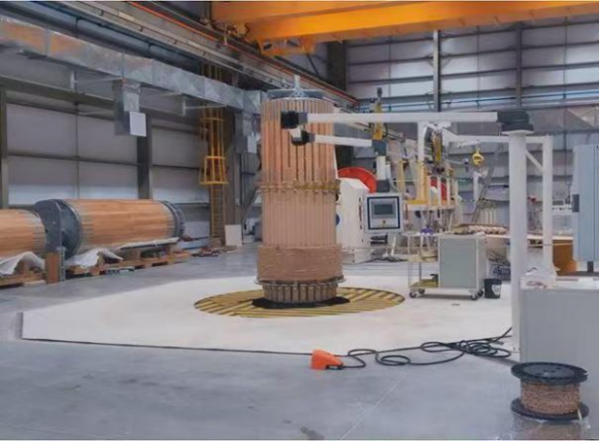

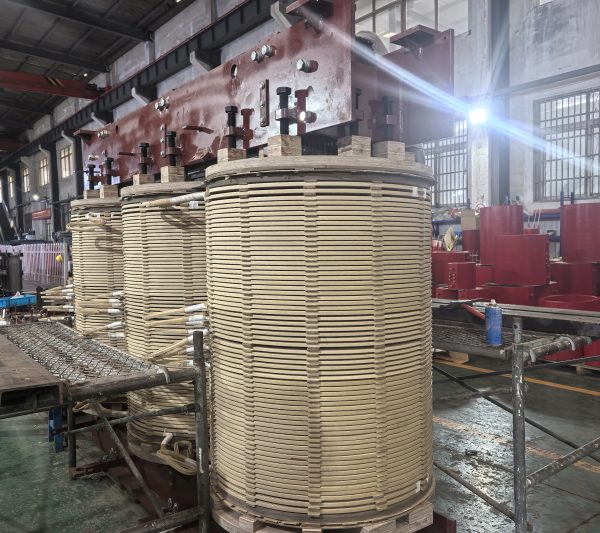

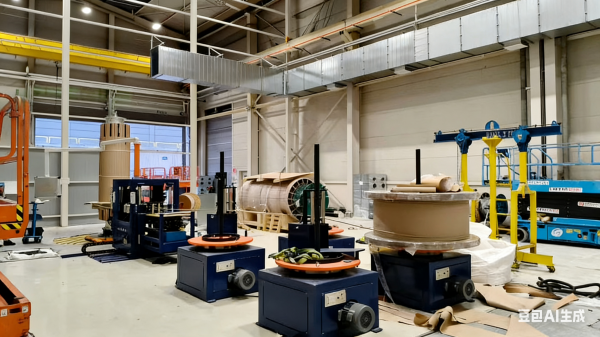

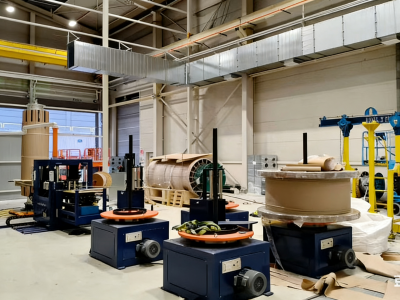

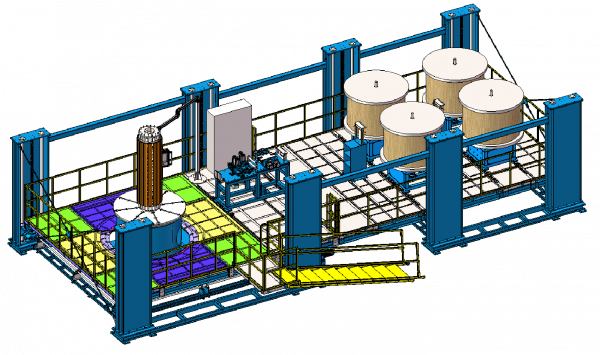

Изображения продуктов：
